耐火及消防電力電纜
執行標準 耐火電纜產品執行GB/T12706-2020和GB/T19666-2019標準，等效于IEC60502-2004.耐火性特性符合國家標準GB/T19216.11-2003和IEC60331.11。 產品用途 耐火電纜就是在火焰燃燒情況下能夠保持一定時間安全運行的電纜。耐火電纜適用于高層建筑、油田、電站、電廠、礦山、化工、地鐵等要求防火安全條件高的場合，又是應急電源、消防泵、電梯、通訊型號系統的理想電纜。 使用特性 額定電壓：0.6/1kV 敷設時的環境溫度應不低于0℃ 敷設時的允許彎曲半徑： 無鎧裝層的電纜，應不小于電纜外徑的10倍 有鎧裝層的電纜，應不小于電纜外徑的12倍 電纜滿足GB/T19216.11-2003及IEC331規定的耐火特性要求 型號及名稱
型號
名稱
NH-W
銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜
NH-YJV
銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜
NH-W22
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電力電纜
NH-YJV22
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電力電纜
NH-W32
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲鎧裝耐火電力電纜
NH-YJV32
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝耐火電力電纜
注：可根據用戶要求，設計生產全阻燃耐火電纜、無鹵耐火電纜或低鹵耐火電纜。 電氣性能、阻燃性能及試驗方法
序 號
項 目
單 位
指 標
試驗方法
1
絕緣電阻 90℃絕緣電阻常數
MΩ·km
3.67
GB/T3048.5
2
電壓試驗 工頻電壓 耐壓時間 要求
kV min
3.5 5 不擊穿
GB/T3048.8
3
成束電纜燃燒試驗 試驗等級 供火時間 每米可燃燒料總?cè)莘e 燃燒受影響部的長度最大
Min L/m m
A 40 7 2.5
GB/T18380.3
4
煙密度試驗 試驗時間 最小透光度
Min %
40 60
IEC1034
5
腐蝕性試驗 鹵酸氣體溢出 最大 pH值 最小 電導率 最大
mg/g μS/min
2 4 10
IEC754
6
耐火試驗 火焰溫度 施加電壓 供火時間 要求
℃ Kv min
750-800 1 180 3A熔絲不熔斷
IEC331
使用特性
單位
絕緣
護套
老化前 抗張度 最小 斷裂伸長率 最小
N/mm2 %
12.5 200
10 25
GB/T2951.5-7
烘箱老化后 溫 度 持續時間 抗張強度 最小 抗張強度變化率 最大 斷裂伸長率 最小 斷裂伸長度變化率 最大
℃ h N/mm2 % % %
135±2 168 - ±25 - ±25
110±2 168 10 ±30 100 ±40
熱延伸試驗 溫 度 載荷時間 機械壓力 載荷下最大伸長率 冷卻后最大永久變形
℃ Min N/mm2 % %
200±3 15 20 175 15
GB/T2951.18
吸水試驗（重量法） 溫 度 持續時間 最大重量變化
℃ d mg/cm2
85±2 14 1
GB/T2951.29
收縮試驗 溫 度 持續時間 最大允許收縮率
℃ H %
130±3 1 4
GB/T2951.33
烘箱中失重試驗 溫 度 持續時間 最大允許失重
℃ H mg/cm2
110±2 168 2
GB/T2951.11
生產范圍
型 號
標稱截面 mm2
單 芯
二 芯
三 芯
四 芯
五 芯
NH-VV NH-YJV
1.5-800
NH-VV22 NH-YJV22
6-400
4-300
NH-VV32 NH-YJV32
10-800

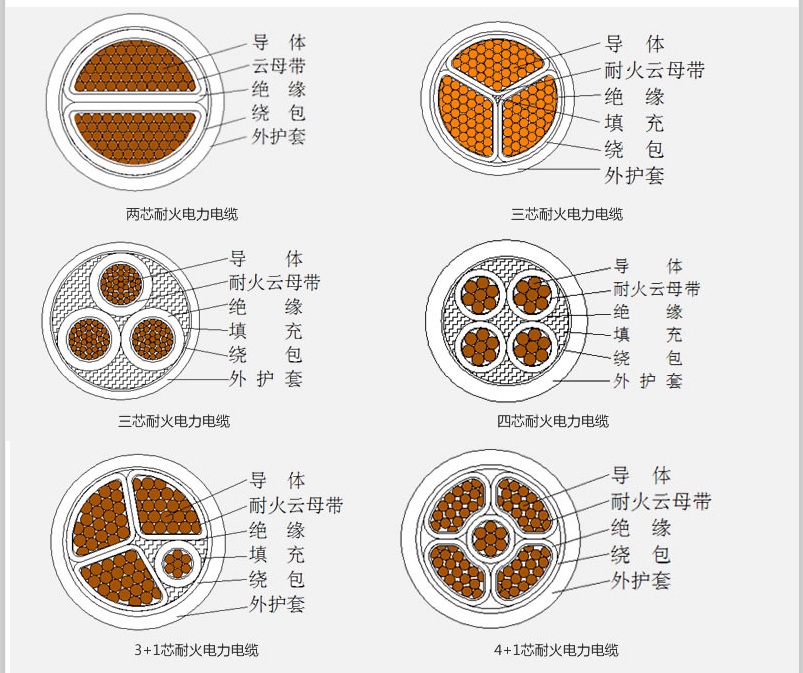

注：①四芯電纜可分為四芯等截面或三大一小不等截面結構。五芯電纜可分為五芯等截面或三大二小，四大一小不等 截面結構。 ②單芯電纜鎧裝采用非磁性材料或減少磁性結構的材料
